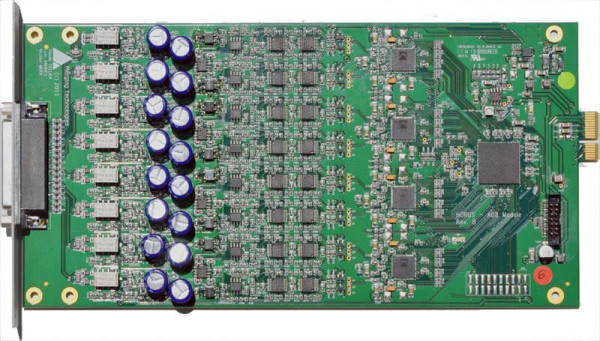

MERGING HORUS AD8P модуль 8 входов микрофон/линия, A/D, до 384 кгц
Огромный выбор уникальных музыкальных инструментов
модуль 8 входов микрофон/линия, A/D , фантомное питание, DSD/DXD Premium частота разрешения до 384 кгц, разъем D-Sub, контроль громкости через Ethernet
Эти платы микрофонных/линейных входов с дистанционным управлением установили новый стандарт в разработке аналоговых схем. Доступны
в моделях, работающих до 192 кГц (AD8) и DXD/DSD256 (AD8P)
Основные характеристики HORUS-AD8/AD8P
MERGING HORUS AD8P модуль 8 входов микрофон/линия, A/D, до 384 кгц купить в интернет магазине shop-avallon.ru в Москве или с доставкой по России.
| MIc Pre-Amp + ADC | Предварительный усилитель микрофона + АЦП |
|---|---|
| Mic Pre | Максимальный вход (Pad On / Pad Off) +23 dBu / +13 dBu |
| Входной импеданс (дифференциальный) | 1,75 кОм |
| Динамический диапазон (А-взвешенный, тип.), при +13 dBu | 122 дБ |
| Диапазон усиления (с программным управлением) | от -10 дБ до +60 дБ |
| Шаг/точность усиления | 0,5 дБ / ±0,2 дБ |
| Коэффициент нелинейных искажений THD+N Pre + A/D (20 Гц-20 кГц) @ -2 dBFS (AD8/AD8P) | 0.0016 % / 0.001 % |
| Межканальные наводки @ 1 кГц | обычно -125 дБ |
| EIN @ >40 дБ усиления (150Ω импеданс источника, A-взвешенный, тип.) | -128 dBu |
| Коэффициент подавления синфазного сигнала @ 1 кГц, обычно | 75 дБ |
| Фантомное питание (программно переключаемое на канал) | +48 В |
| Фазовый реверс (программно переключаемый на канал) | ДА |
| Фильтр нижнего среза (программно переключаемый на канал) | -12 дБ/октава, 80 Гц |
| Максимальный линейный вход для 0 dBFS | +24 dBu |
| Входной импеданс (дифференциальный) | 6,5 кОм |
| Динамический диапазон (A-взвешенный, typ), при +24 dBu | 122 дБ |
| Коэффициент нелинейных искажений THD+N Line+A/D (20 Гц-20 кГц) @ -10 dBFS, typ. | -106 дБ (0.0005%) |
| Межканальные наводки @ 1 кГц, типовой | -125 дБ |
| Диапазон чувствительности для 0 dBFS (с программным управлением) | от +4 dBu до +24 dBu |
| Шаг/точность усиления | 0,5 дБ / ±0,2 дБ |
| Коэффициент подавления синфазного сигнала @ 1 кГц, обычно | 75 дБ |
| Разъем | DB-25 |
| Аналоговая секция HORUS-AD8/AD8P Mic-Pre | |
| Частотная характеристика +0/-0,5 дБ, линия | 5 Гц - 75 кГц |
| Частотная характеристика +0/-2,0 дБ, линия | 2,5 Гц - 150 кГц |
| Частотная характеристика +0/-0,5 дБ, микрофон | 10 Гц - 100 кГц |
| Частотная характеристика +0/-2,0 дБ, микрофон | 5 Гц - 200 кГц |
| Коэффициент нелинейных искажений THD+N (1 кГц), линия/микрофон при G=0 дБ | <-115 дБ (0,00018 %) |
| Коэффициент нелинейных искажений THD+N (20 Гц - 20 кГц), линия/микрофон при G=0 дБ | <-112 дБ (0,00025 %) |
| Межканальные перекрестные помехи @ 1 кГц, типично | -135 дБ |
| 5° низкочастотное внутриканальное отклонение Ø пт | Линия 13 Гц |
| 5° низкочастотное внутриканальное отклонение Ø пт | Микрофон 35 Гц |
| Межканальный фазовый сдвиг в диапазоне 10 Гц - 100 кГц | < ±0,1° |
